Les 8 et 9 juin Jean-Mathieu F5RCT et Geoffrey F4FXL ont effectués une maintenance sur les installations du relais des Vosges du Nord.
Relais FM F5ZUK

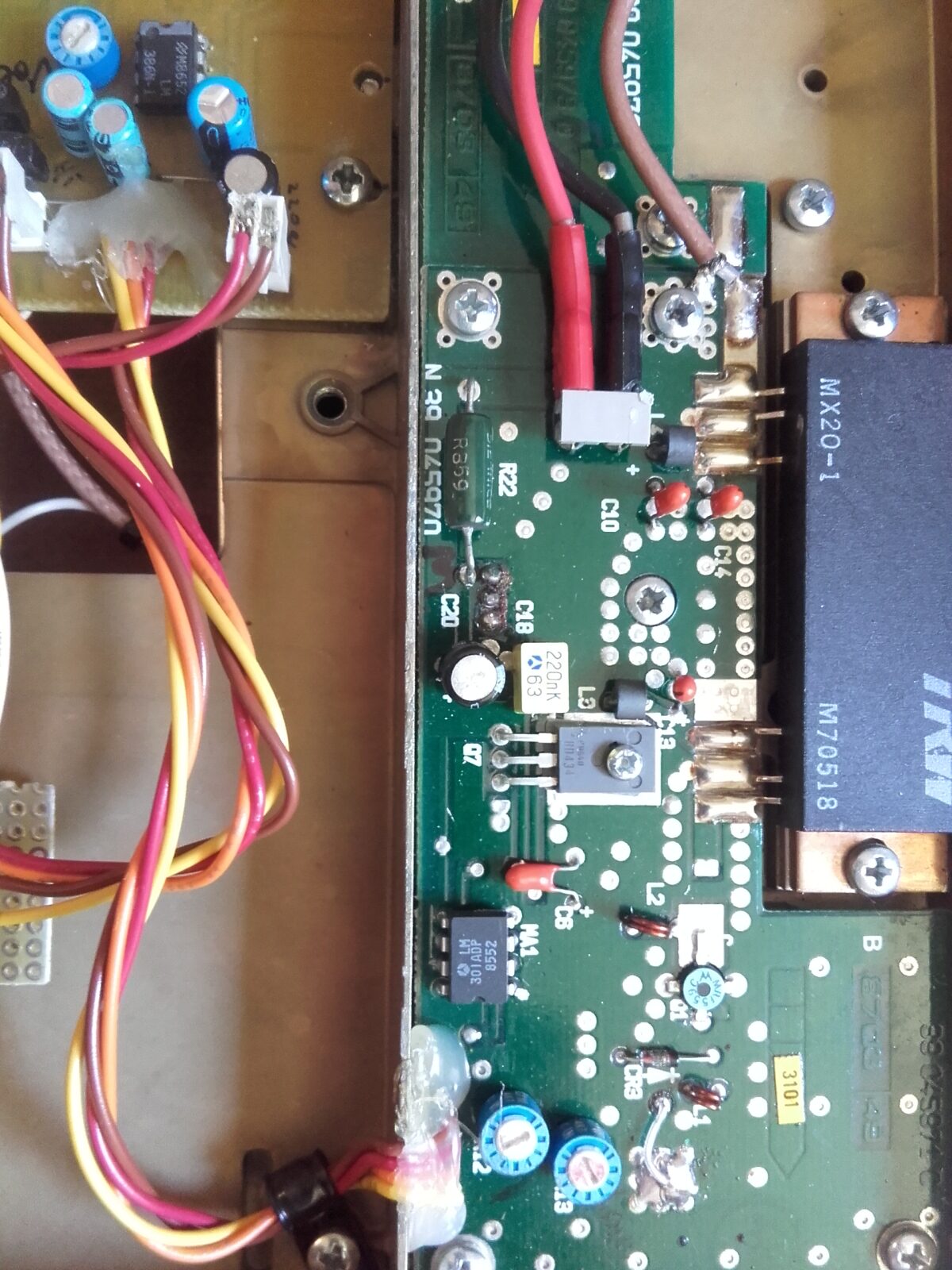

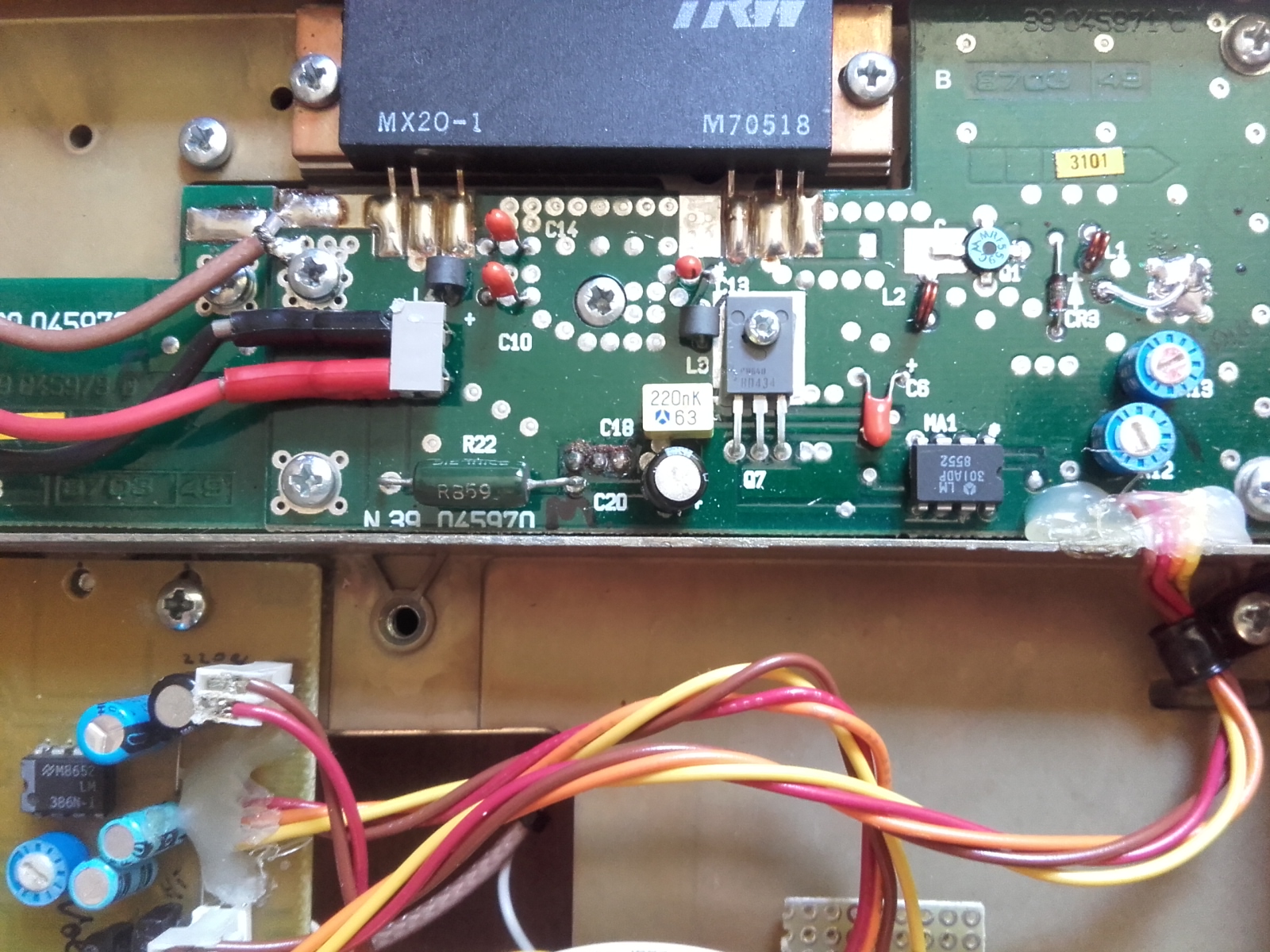

Depuis plusieurs mois le relais FM F5ZUK avait du mal à se faire entendre. Les premières mesures ont montrées que l’hybride du PA était bien fatigué après 12 années de service. Il a été remplacé et sors maintenant fièrement 20W. La conception modulaire du relais a permis d’effectuer l’opération sur place.
Lors du contrôle de la chaîne d’émission, un défaut sur un câble coaxial défectueux a été constaté. Celui-ci ce comportait comme un filtre passe-haut et affichait une perte de 2dB. C’est énorme pour un câble d’environ 1m50.
Il a été décidé de remplacer plusieurs câbles reliant l’émetteur au duplexer. Tout un jeu de câble a été confectionné le 8 juin et mis en place le 9.
Relais DStar F5ZEE-B

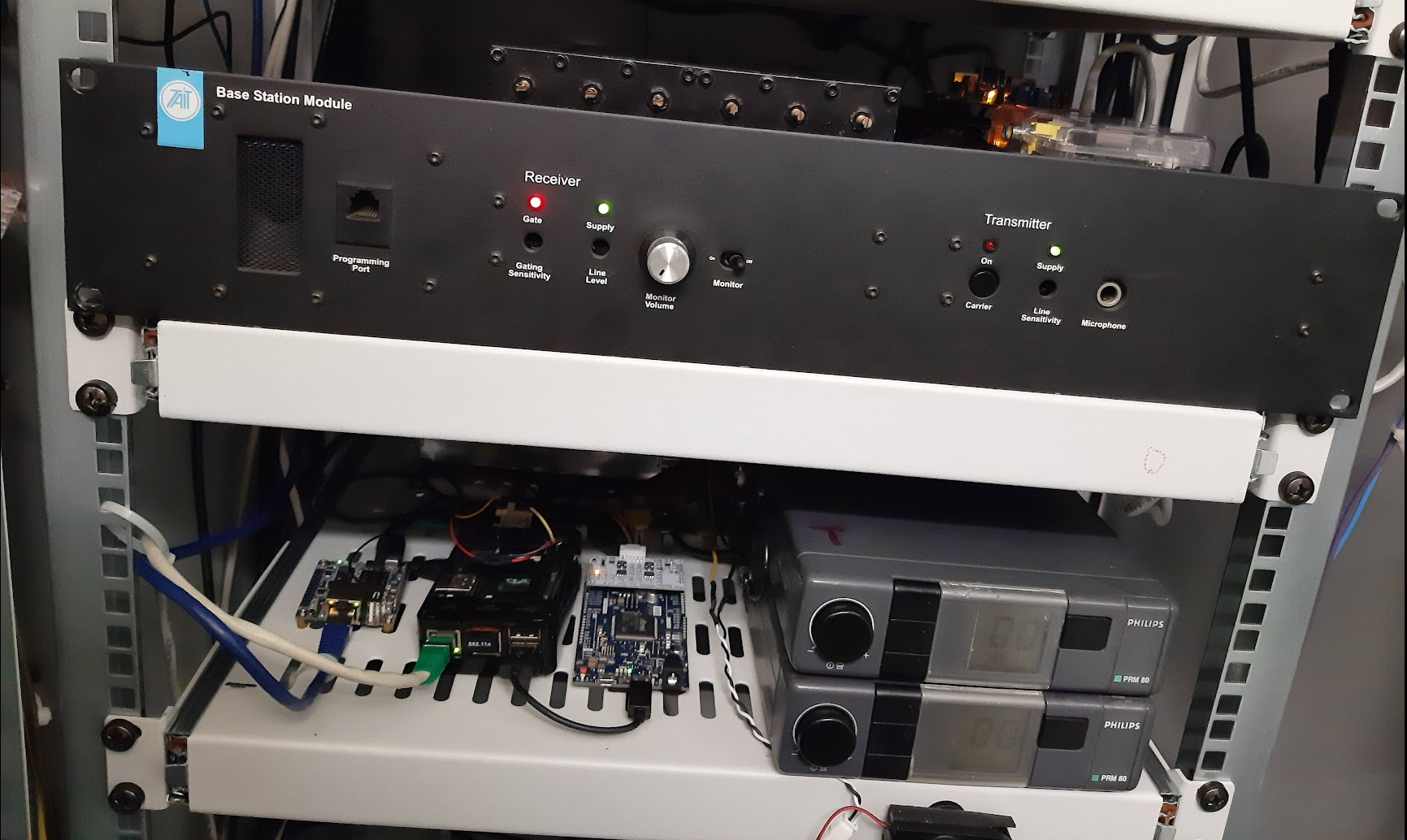

L’ancien relais Motorola a été démonté et remplacé par un relais sur base Tait T800 II. Le nouveau relais offre une plus grande sensibilité ainsi qu’une puissance accrue, celle-ci passe de 6 à 22W en sortie du duplexer.

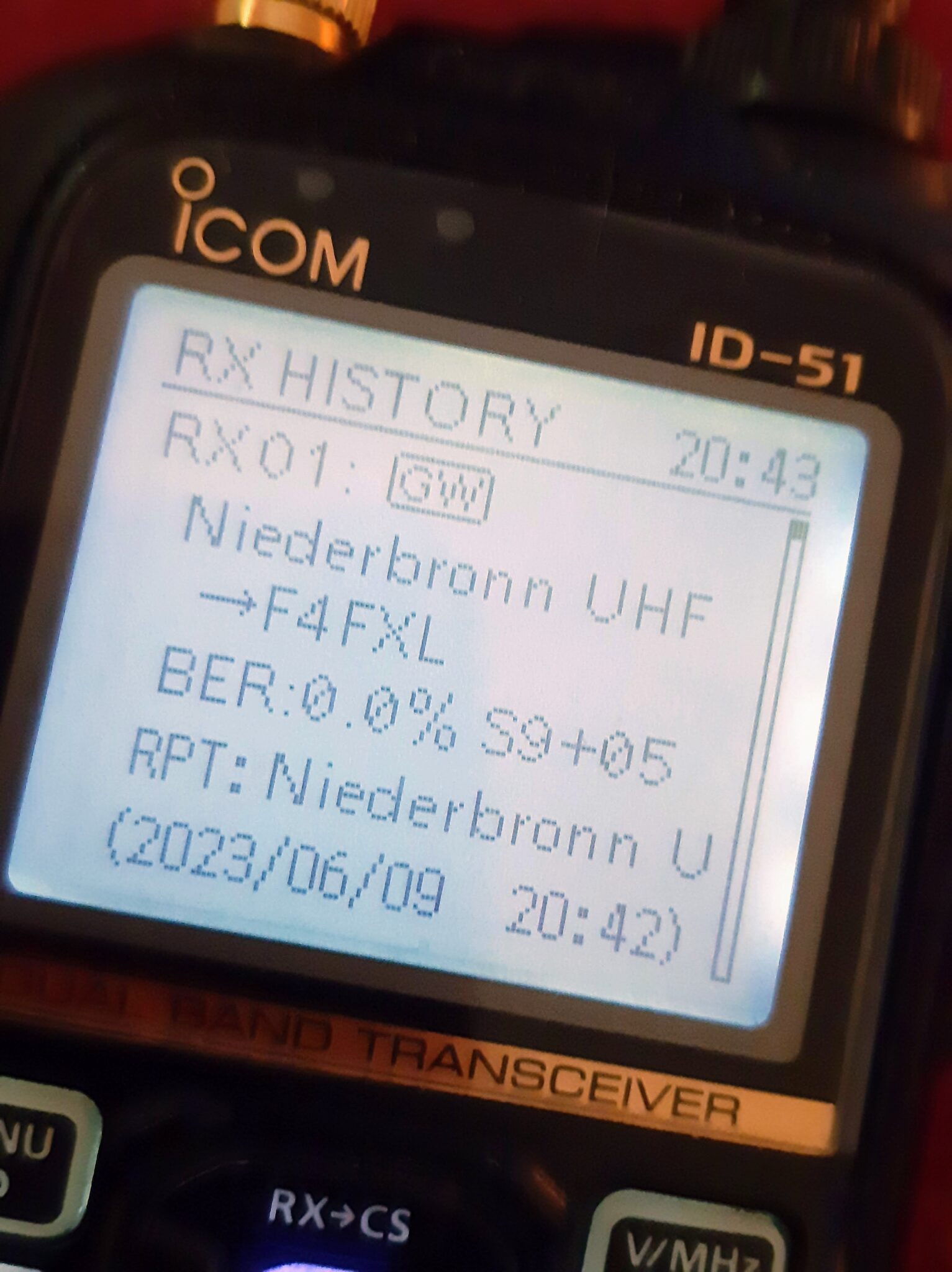

En outre, une nouvelle fonction fait son apparition. En plus de donner le BER le relais donne également un report « S ». L’ancien relais Motorola est stocké tant que le nouveau n’aura pas été entièrement testé et validé.
Tests
Les tests des deux relais sont encourageants, nous vous invitons a nous faire parvenir vos reports en commentaire de cette article.
Bon trafic sur F5ZUK et F5ZEE.
