Encore un relais DStar ! Avec la mise en service de ce nouveau relais dans le Bas-Rhin, la couverture du réseau s’étend vers le Sud du département.
Sur une idée de François F5SNG et de Jean-Luc F5JFA, il a été décidé de réaliser un relais permettant une couverture du Sud de la plaine du Rhin. C’est Guy F6FNF qui a accepté d’héberger le relais chez lui à Bischoffsheim à 330m d’altitude, soit environ 170m d’altitude par rapport à la plaine d’Alsace.
Technique

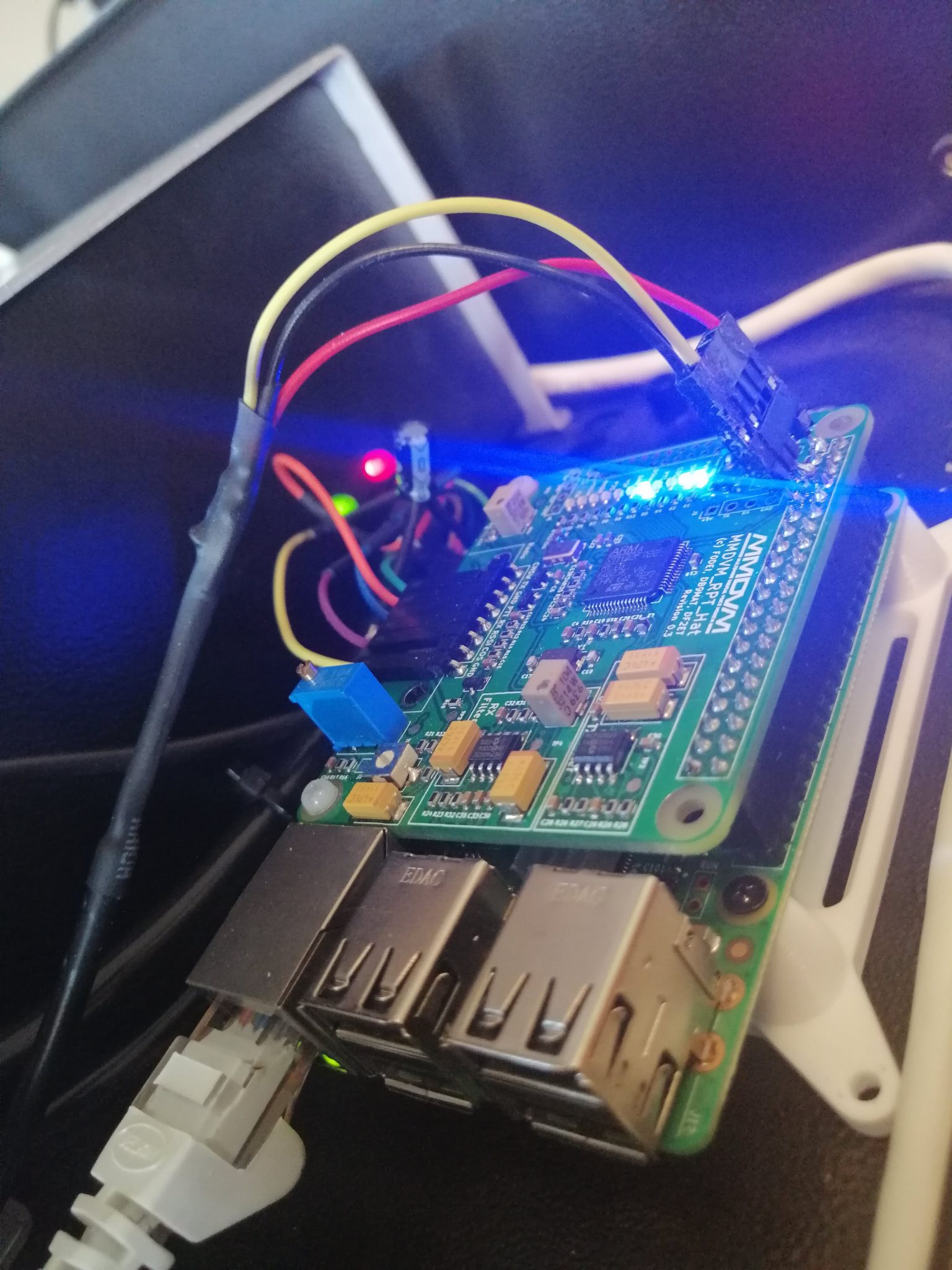

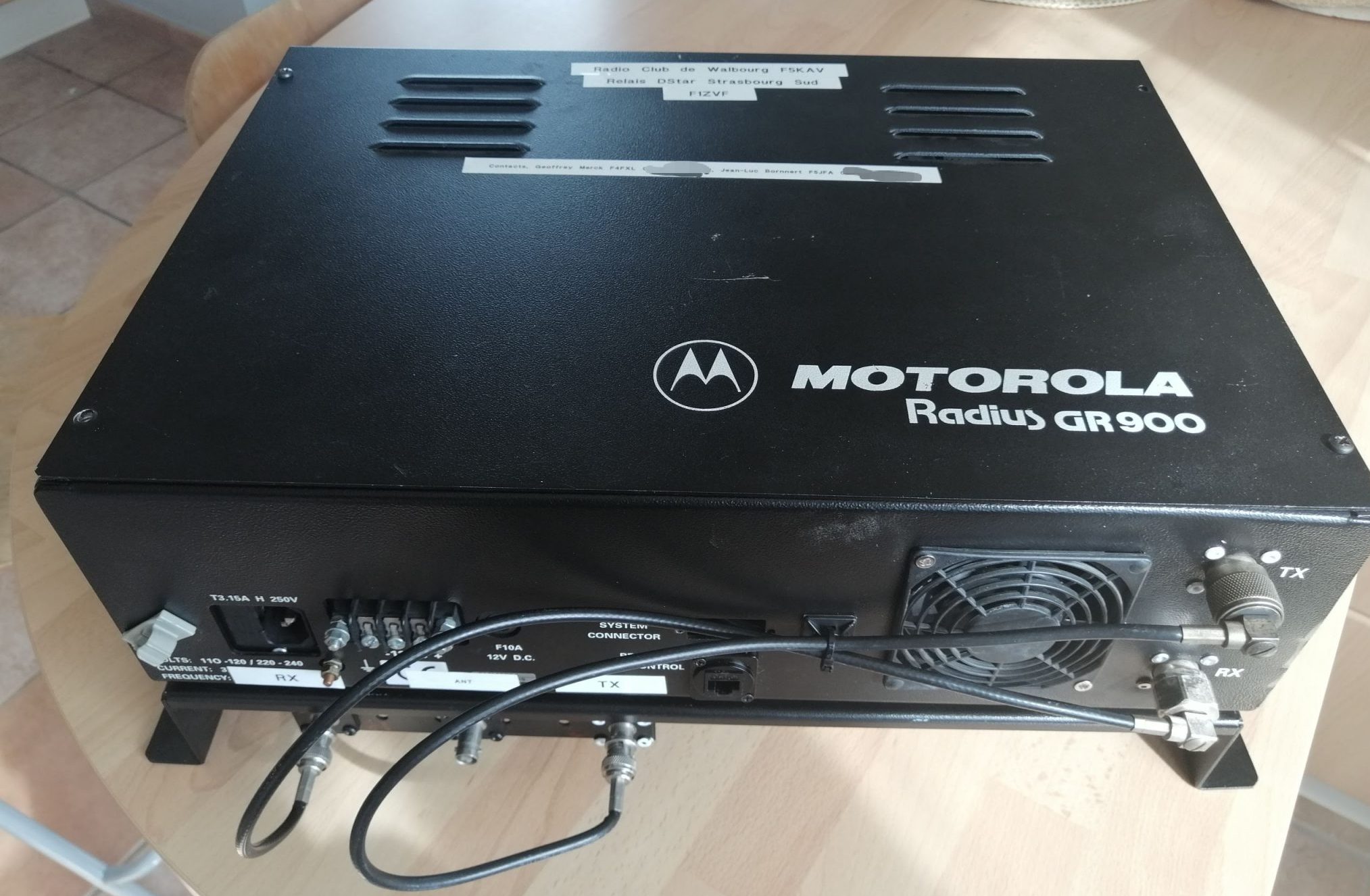

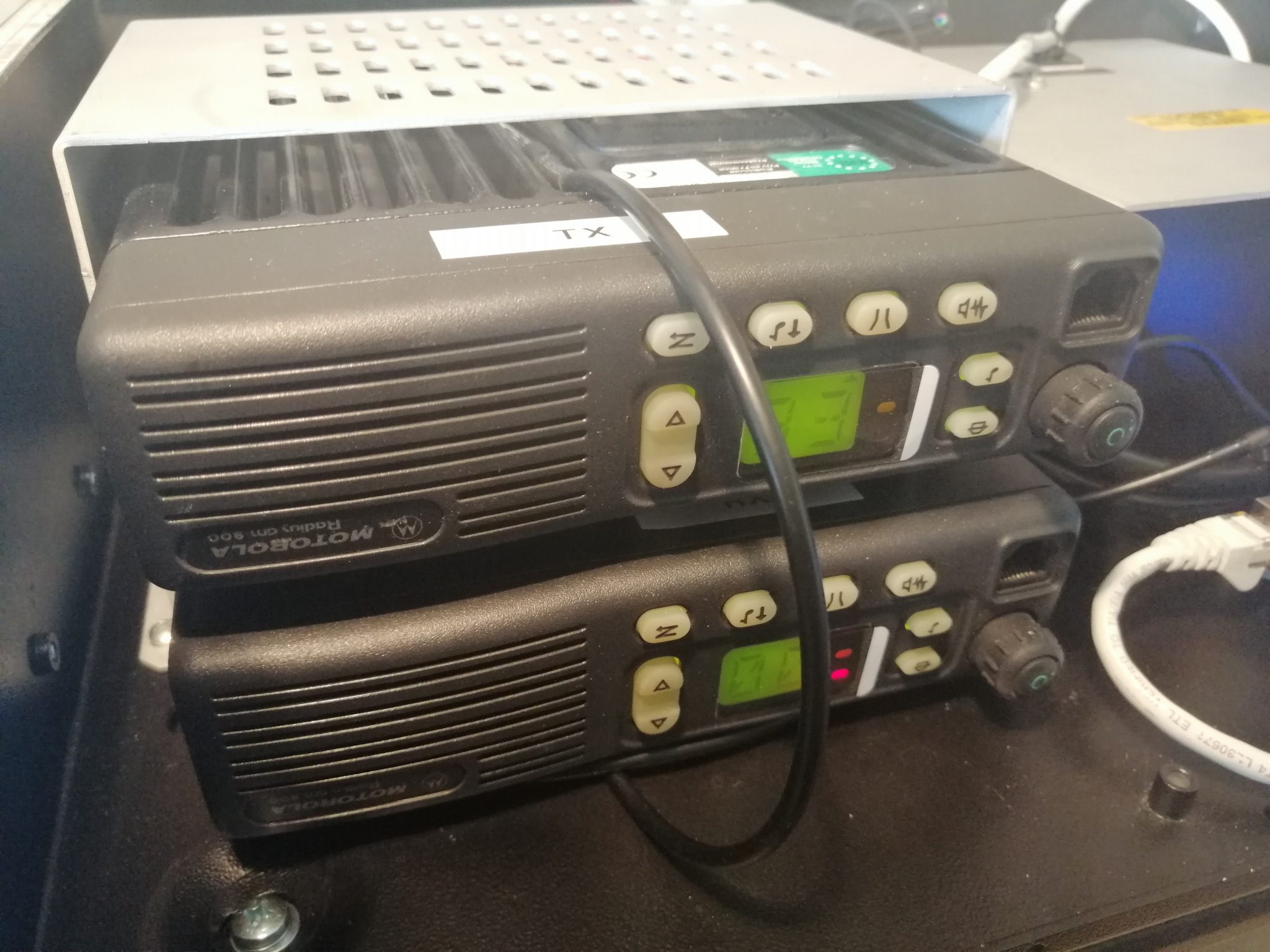

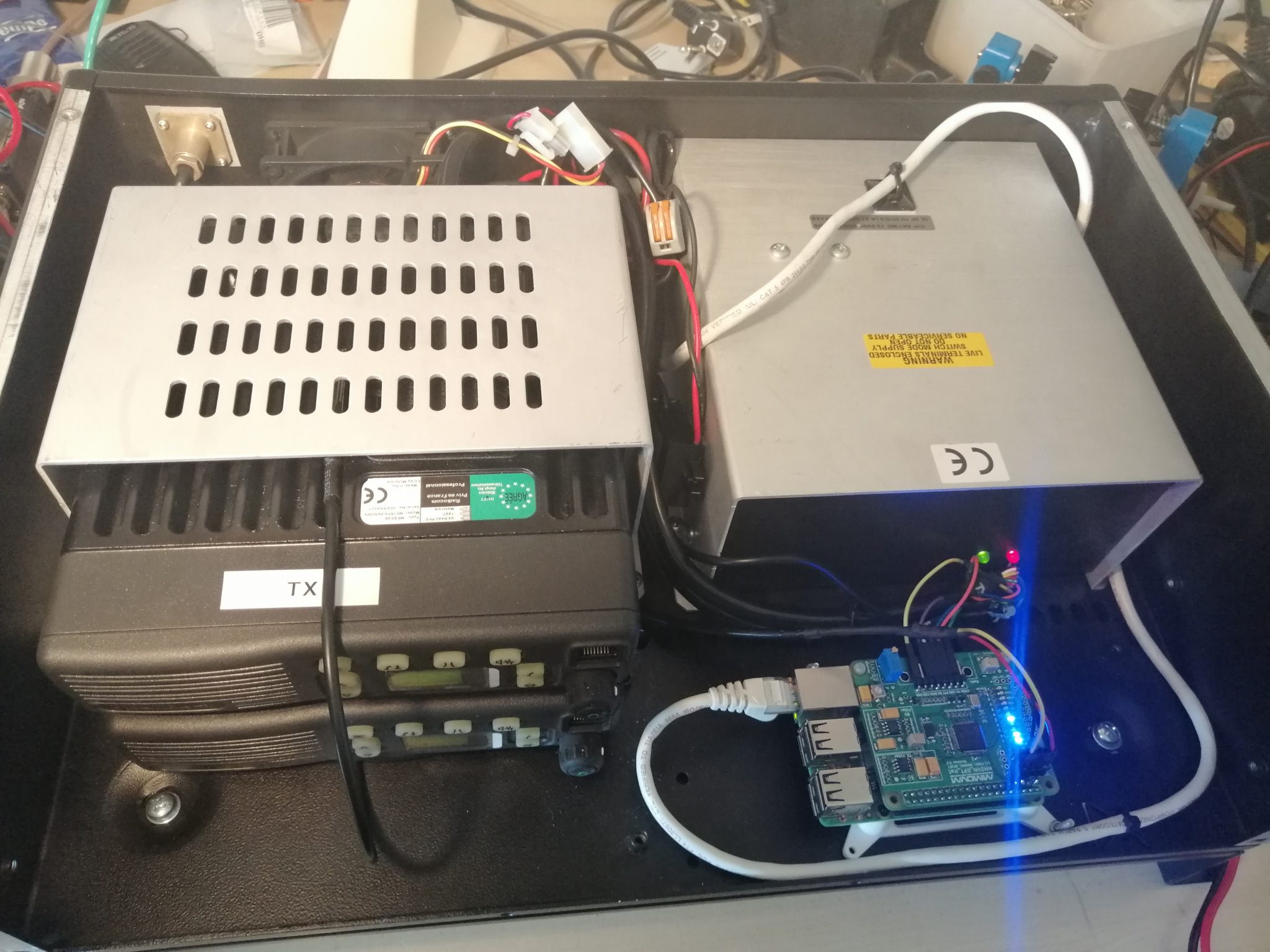

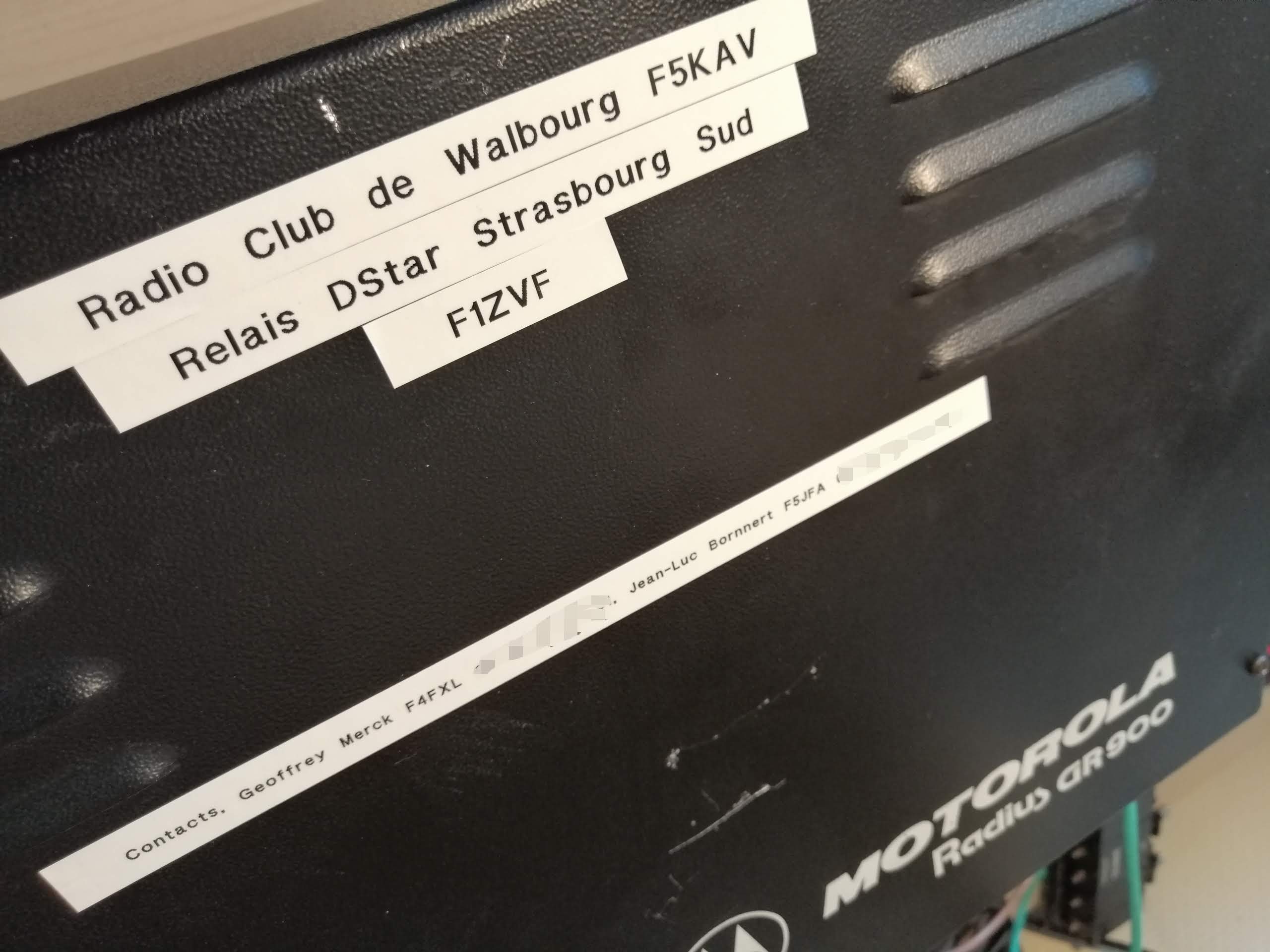

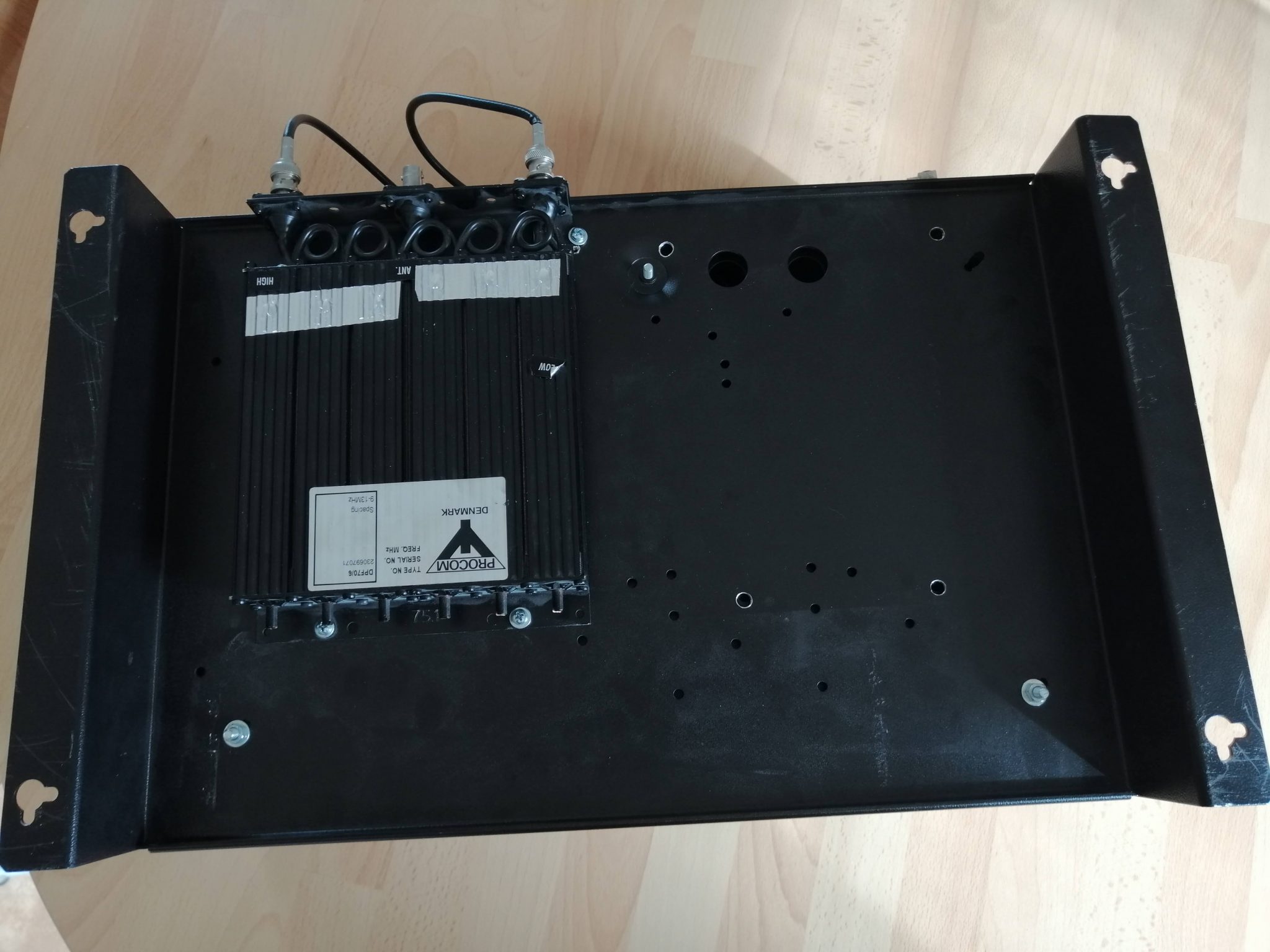

Le relais se base sur un Motorola Radius GR900 dépouillé de toute sa logique analogique, un Raspberry Pi-3, une platine modem MMDVM à base de processeur ARM Cortex M7. La platine modem embarque le firmware « DStar Correlator » qui apporte environ 6dB de mieux dans le décodage du DStar par rapport au firmware classique.
Couverture
La couverture en mobile s’étend jusqu’à l’entrée de Colmar, le nord étant un peu plus masqué mais couvert par le relais urbain de Strasbourg.

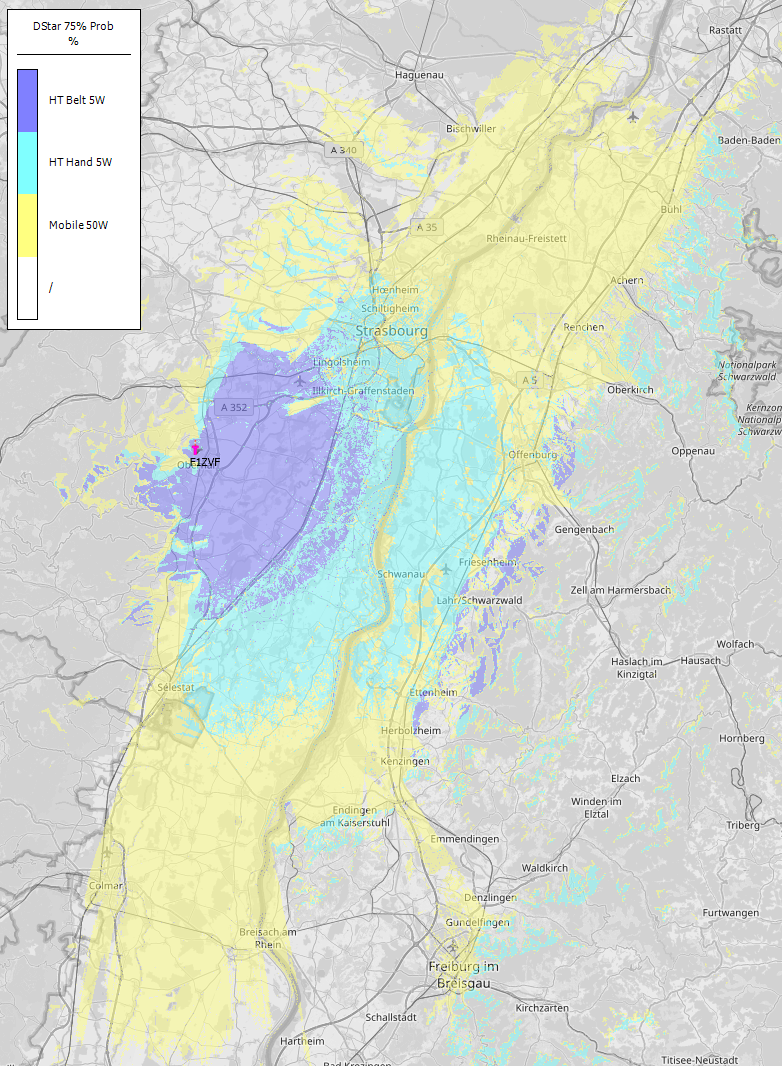

La carte de couverture ci-dessous a été réalisée avec le logiciel CHIRplus_TC. Trois catégorie d’utilisation ont été définies : Mobile avec 50W, portatif tenu en main et à la ceinture avec 5W. Les zones de couverture représentent les zones où le relais entend les utilisateurs et où il est entendu. La couverture en fixe n’est pas représentée. Dans la mesure du possible nous avons essayé d’éviter de faire un relais « crocodile » avec une grande bouche et de petites oreilles.
Infos pratiques
- Indicatif F1ZVF B / F1ZVF G
- Fréquences :
- Sortie : 430,3625MHz
- Entrée : 439,7625MHz
- Shift : +9,4MHz
- Puissance sortie duplexer 7 Watts
- Latitude/Longitude : 48°28.72′ N / 7°28.83′ E
- Tout les réflecteurs DStar sont accessibles, connexion par défaut au XLX208 module C.
- Callsign routing et Gateway call sont activés sur le réseau historique ircddb et quadnet
- Enregistré US Trust
- Renvoi du signal et du taux d’erreur dans le « ack »
- Dashboard : http://f1zvf.f5kav.fr
- Suivi de la température du PA via télémétrie APRS.
Remerciements
Nous remercions pour leur contribution à ce projet :
- Jean-Luc F5JFA : Mécanique sur le boîtier, mise en place du relais sur site.
- Michel F5UJA : Mise en place du relais sur site.
- Christophe F1TKE : Impression 3D, tests.
- Guy F6FNF : Pour héberger le relais chez lui.
- Geoffrey F4FXL : Mise au point, programmation, mise à disposition modem et Raspberry Pi
- François F5SNG et le « Gnou » : Don du Motorola GR900.
- HF-SAV : Mise à disposition de l’atelier pour les mesures.
- LS telcom : Mise à disposition du logiciel CHIRplus_TC pour la simulation de couverture
- Les conjointes respectives pour leur patience dans les délires de leurs moitiés.
