Voici un article qui mettra les accrocs du fer à souder à l’aise, la modification de la carte son CM108 pour l’interfaçage avec notre TRX.

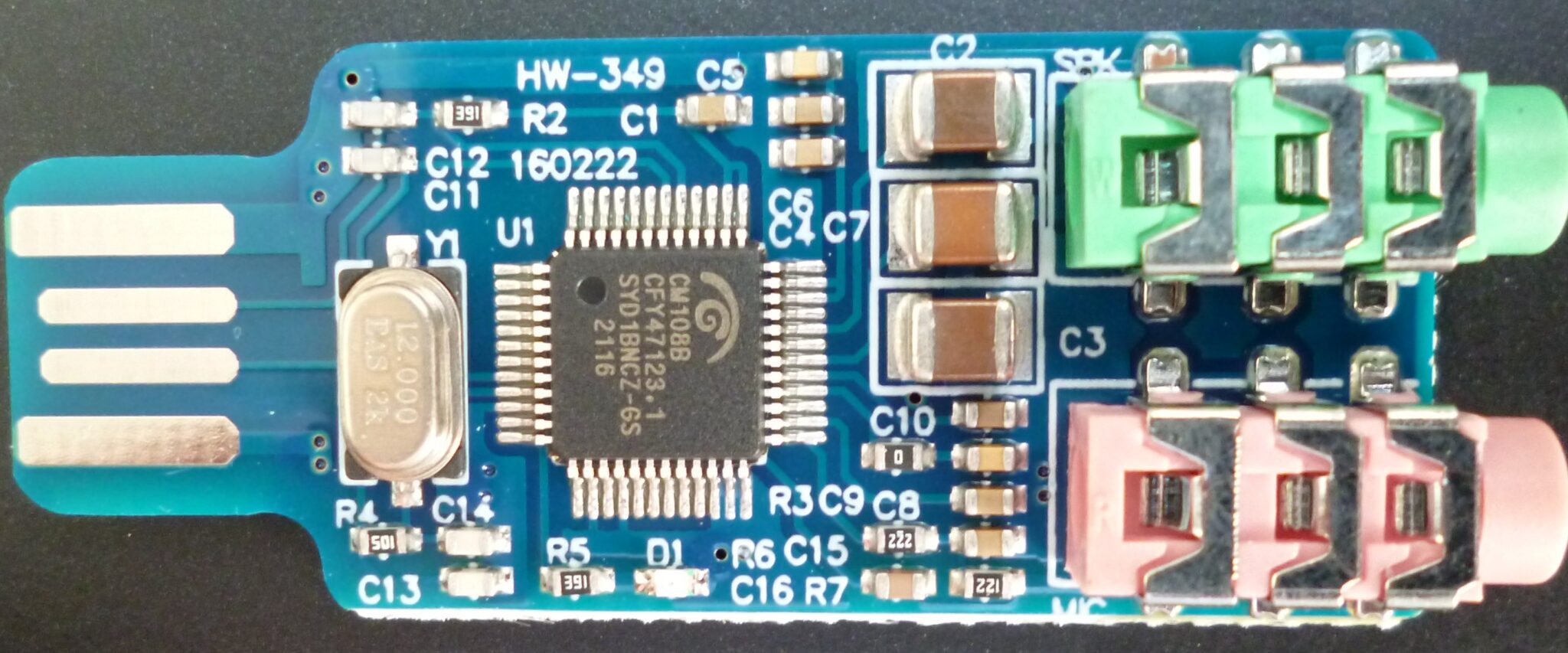

Carte son USB modèle CM108
Ou trouver cette carte son ? Sur Aliexpress rechercher « CM108 USB sound ». Attention, il y a deux modèles, prendre celui avec le chip carré et non rectangulaire.
Modification
On trouve beaucoup d’informations sur le web pour modifier la carte son CM108, que ce soit avec des composants classiques ou CMS. Par exemple : https://wiki.oarc.uk/cm108_sound_interface_smd
Les trois points essentiels de cette modification consistent à pouvoir adapter cette carte son à tous les transceivers possibles :
- Adapter le niveau à l’émission par un atténuateur à résistances que ce soit pour une entrée microphone ou une prise modes digitaux.
- Atténuer le niveau à la réception en provenance d’une sortie écouteurs ou une prise modes digitaux vers l’entrée micro de la carte son.
- Commander le passage en émission par un transistor relié à un port « GPIO » du circuit CM108 à la commande PTT du transceiver.

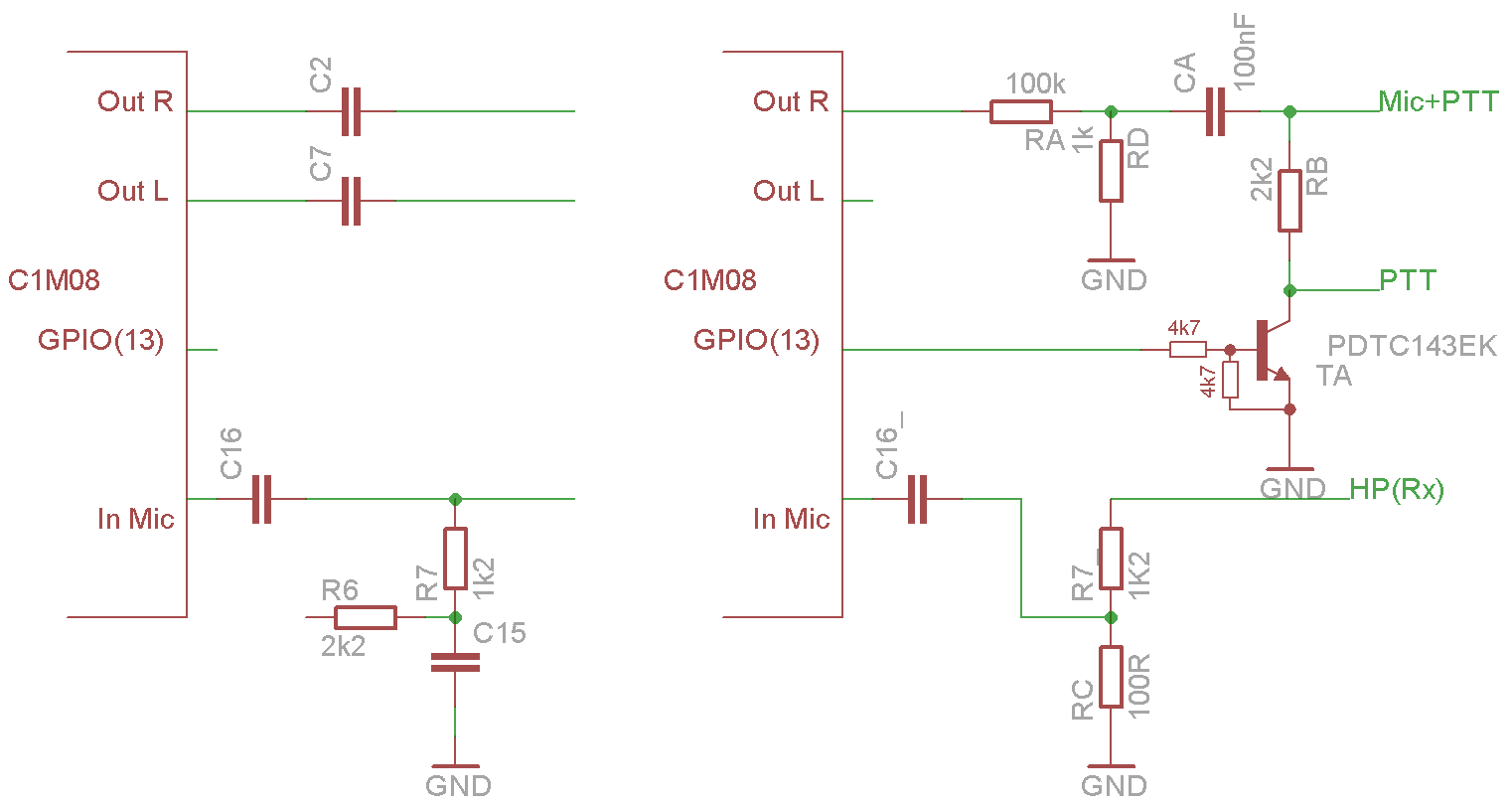

Le schéma ci-dessous montre les modifications avant et après.
La sortie audio est atténuée par les résistances RA et 1k vers l’entrée micro du transceiver.
La capacité CA bloque la composante continue dans les deux sens.

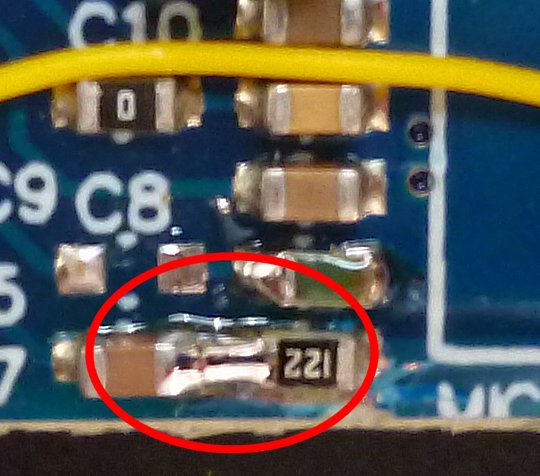

On se sert des emplacements de R7 et C15 pour former un autre atténuateur entre la sortie hautparleur (ou écouteur) du récepteur et l’entrée microphone de la carte CM108.

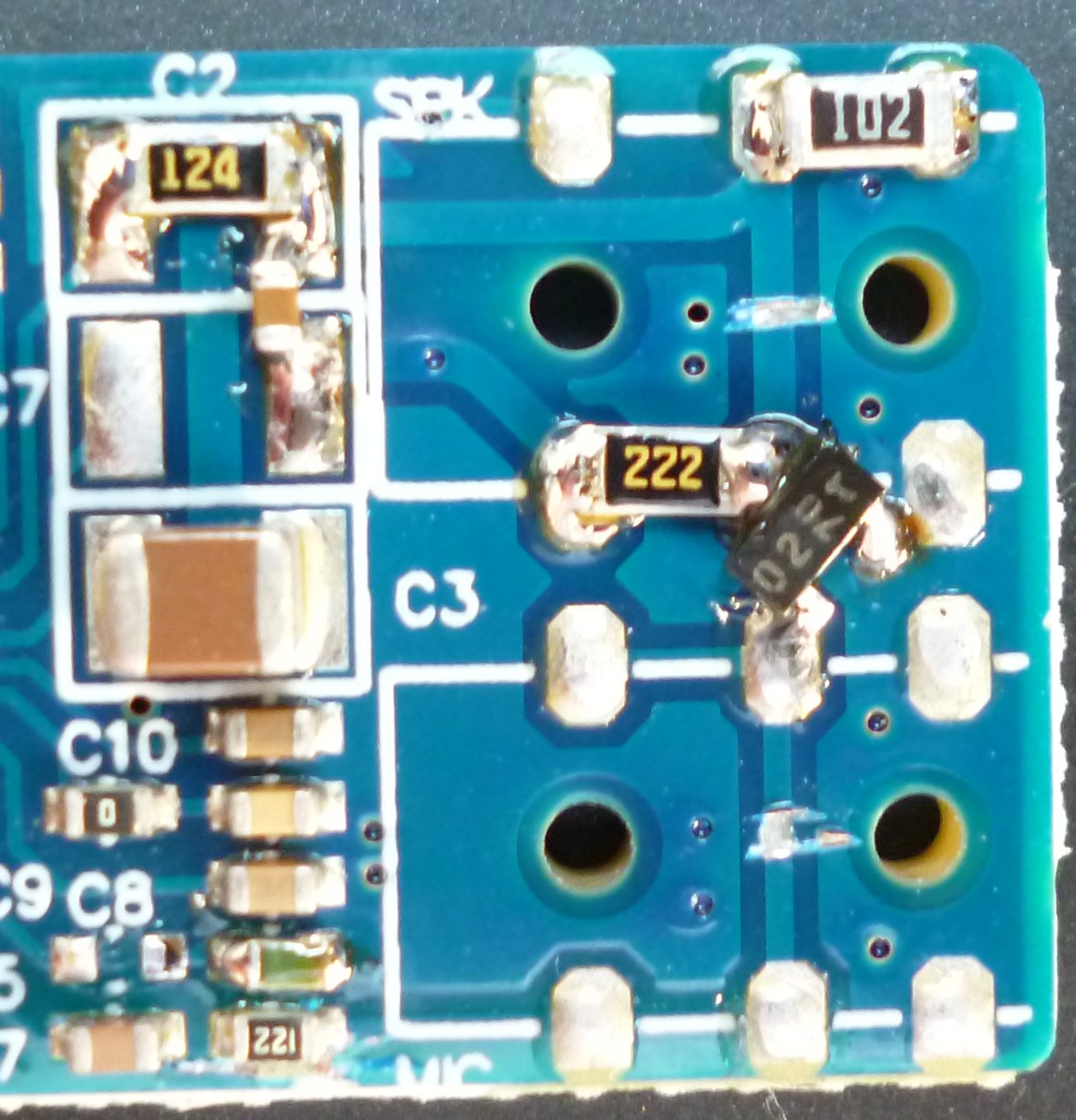

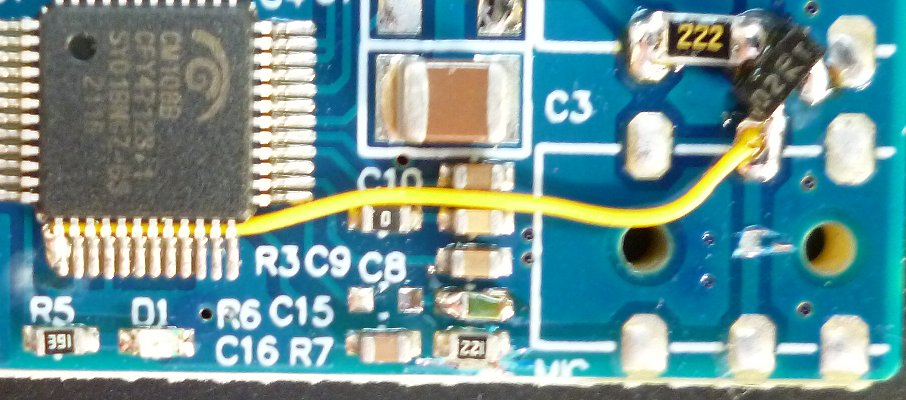

Enfin, on ajoute un transistor digital PDTC143EK (équipé de résistances) à la sortie GPIO (pin 13), ceci pour la commande d’émission PTT. La résistance RB sert à combiner la commande PTT sur l’entrée micro pour les postes pocket (Baofeng, IC2E, FT-23,…)
On devra se procurer le câble avec les fiches adaptées au transceiver pour relier les signaux.
Pour un Baofeng on trouve le câble micro séparément (rechercher « UV5R microphone cable »). Attention, certains postes utilisent des jacks 2,5 ou 3.5 « stéréo » à 3 contacts.

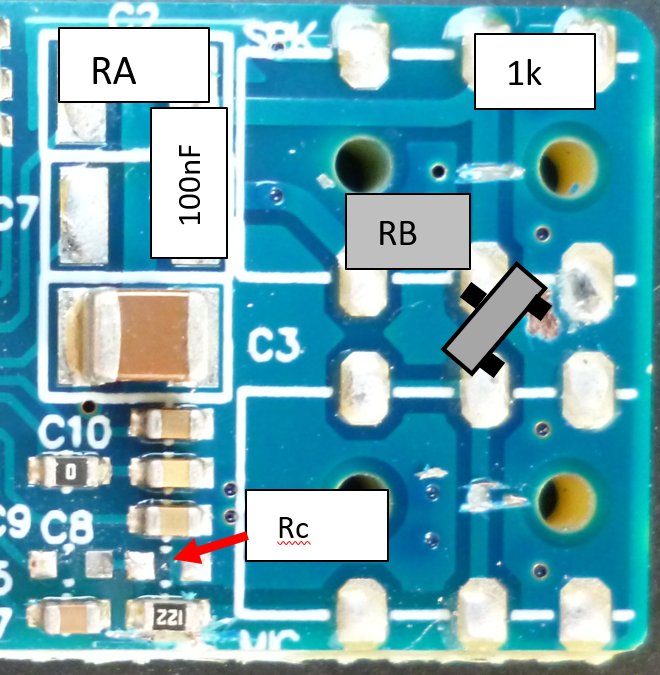

Liste des valeurs à adapter selon le transceiver :
Transceiver | RA (1206) | RB (1206) | RC (0603) | Remarque |
---|---|---|---|---|
Yaesu FT-23 | 47k-120kΩ | 2,2kΩ | 68Ω à 100Ω | PTT sur Mic |
Icom IC2E | 47k-120kΩ | 2,2kΩ | 68Ω à 100Ω | PTT sur Mic |
Baofeng UV5R | 47k-100kΩ | Non montée | 68Ω à 100Ω | PTT sur Mic |
En plus de ces valeurs il vous faudra :
- Un condensateur CMS 100nF X7R taille 0603 ou 0805
- Une résistance de 1kΩ CMS 1206
- Du fil à wraper ou fil émaillé de 0.2 mm

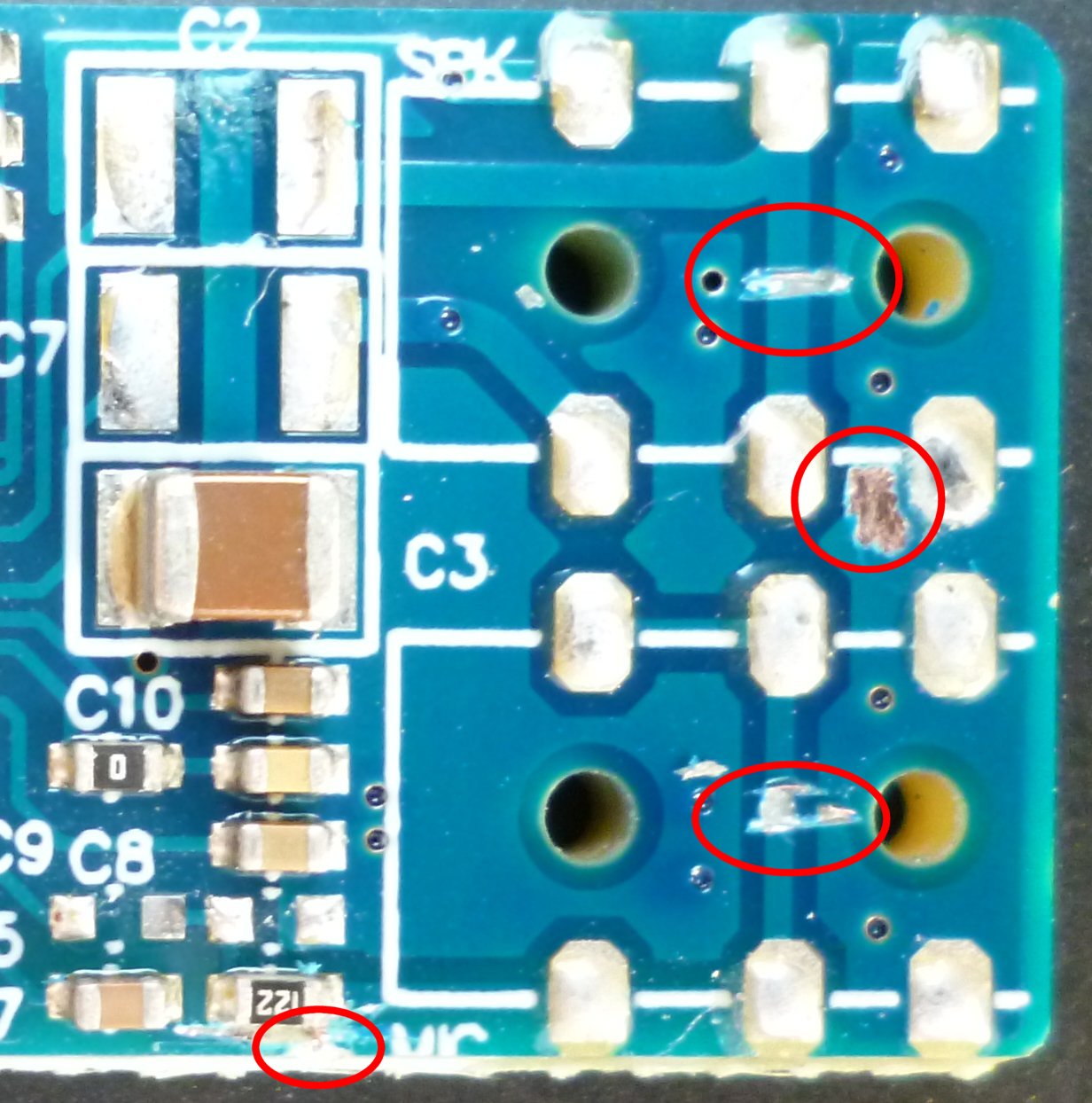

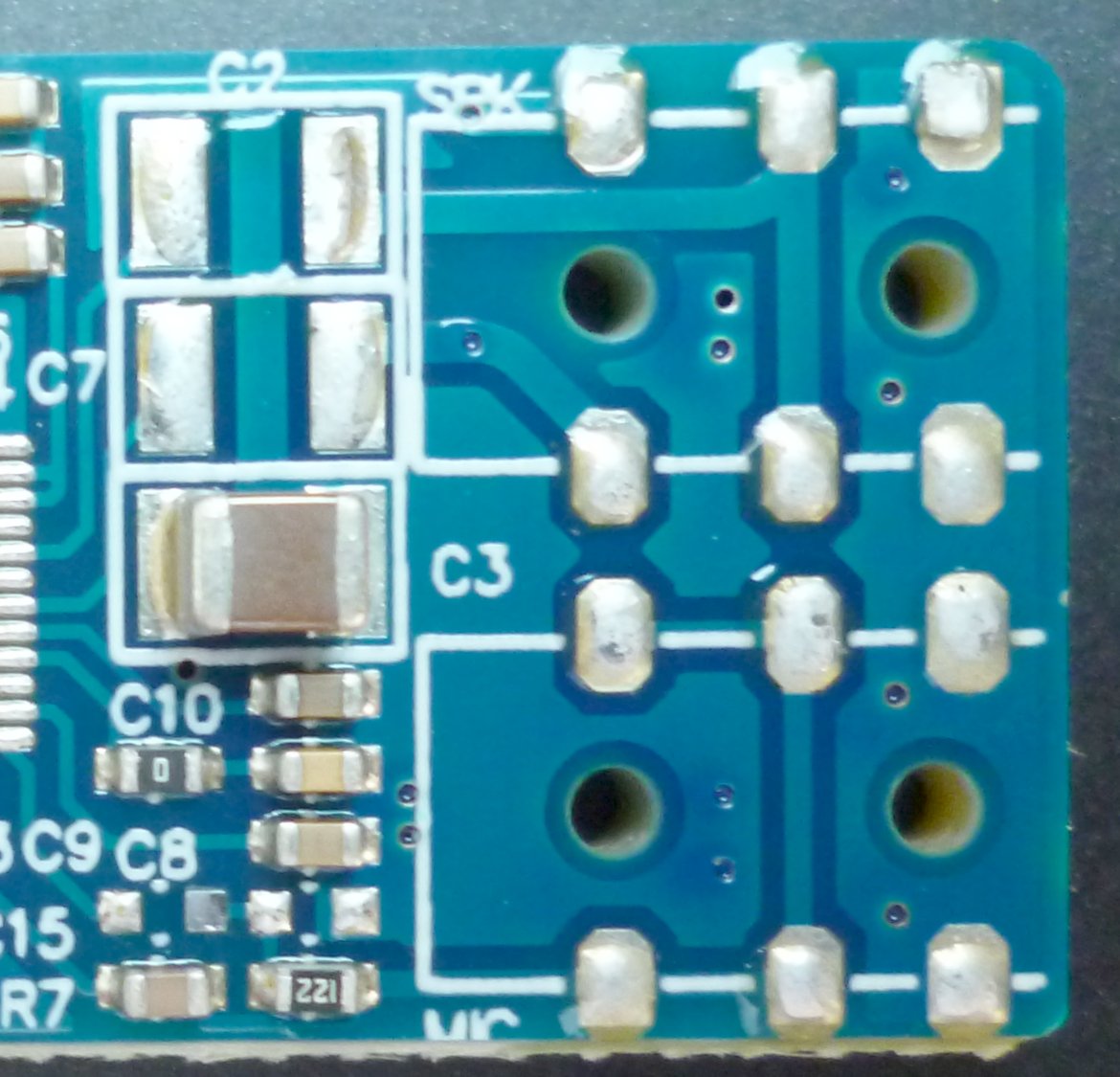

Procédure de modification

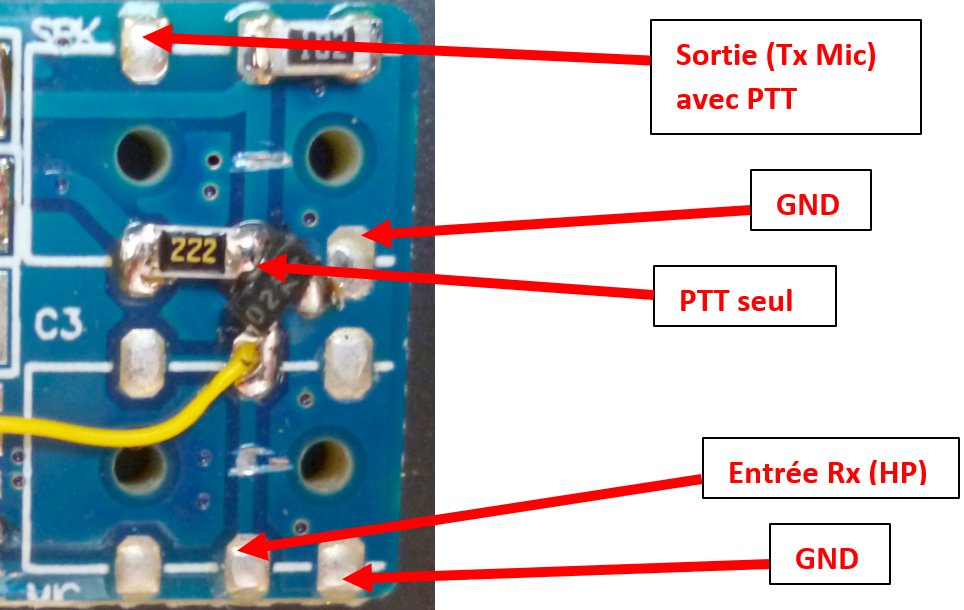

Brochage des prises pour les laissons audio et PTT
![](https://www.f5kav.fr/wp-content/uploads/2024/07/micBao2.png)
Transceiver | 1 | 2 | 3 | 4 | 5 | 6 | Commentaire |
---|---|---|---|---|---|---|---|
Yaesu FT-23/51 | GND | GND | Rx | GND | GND | Mic + PTT | |
Icom IC2E | GND | GND | Rx | GND | GND | Mic + PTT | |
Kenwood TH-72 | PTT | Mic | NC | GND | GND | Rx | Relier 4 et 5 |
Icom ID-51 | GND | 82k | Rx | GND | NC | Mic + PTT | 33k vers PTT |
On trouvera les brochages pour d’autres transceivers à cette adresse : https://www.qsl.net/g4wpw/date.html
Conclusion

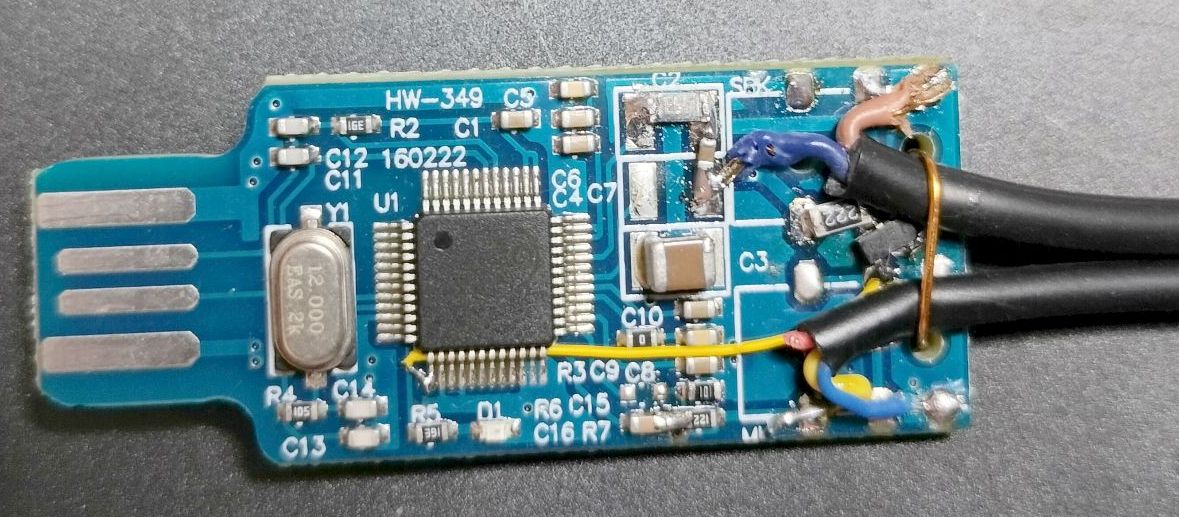

Notre carte son CM108 est modifiée, prête a être raccordée au transceiver. Au prochain article, nous compilerons et installerons Direwolf.
