OPiTracker [Ep. 01] – Présentation du projet

Lors d’une présentation sur l’APRS au radio-club un tracker bi-directionnel sur base de Orange Pi Zero a été présenté par Geoffrey F4FXL. Ce tracker permet de trafiquer en APRS FX25.

Suite à la présentation certains ont manifesté un vif intérêt pour le projet car il permet à la fois de:

• Se faire la main sur un système Linux
• Appréhender la transmission de données
• Obtenir un moyen de trafiquer en mobile APRS en utilisant le FX25, rétro-compatible avec le AX25 mais y ajoutant une correction d’erreur FEC.

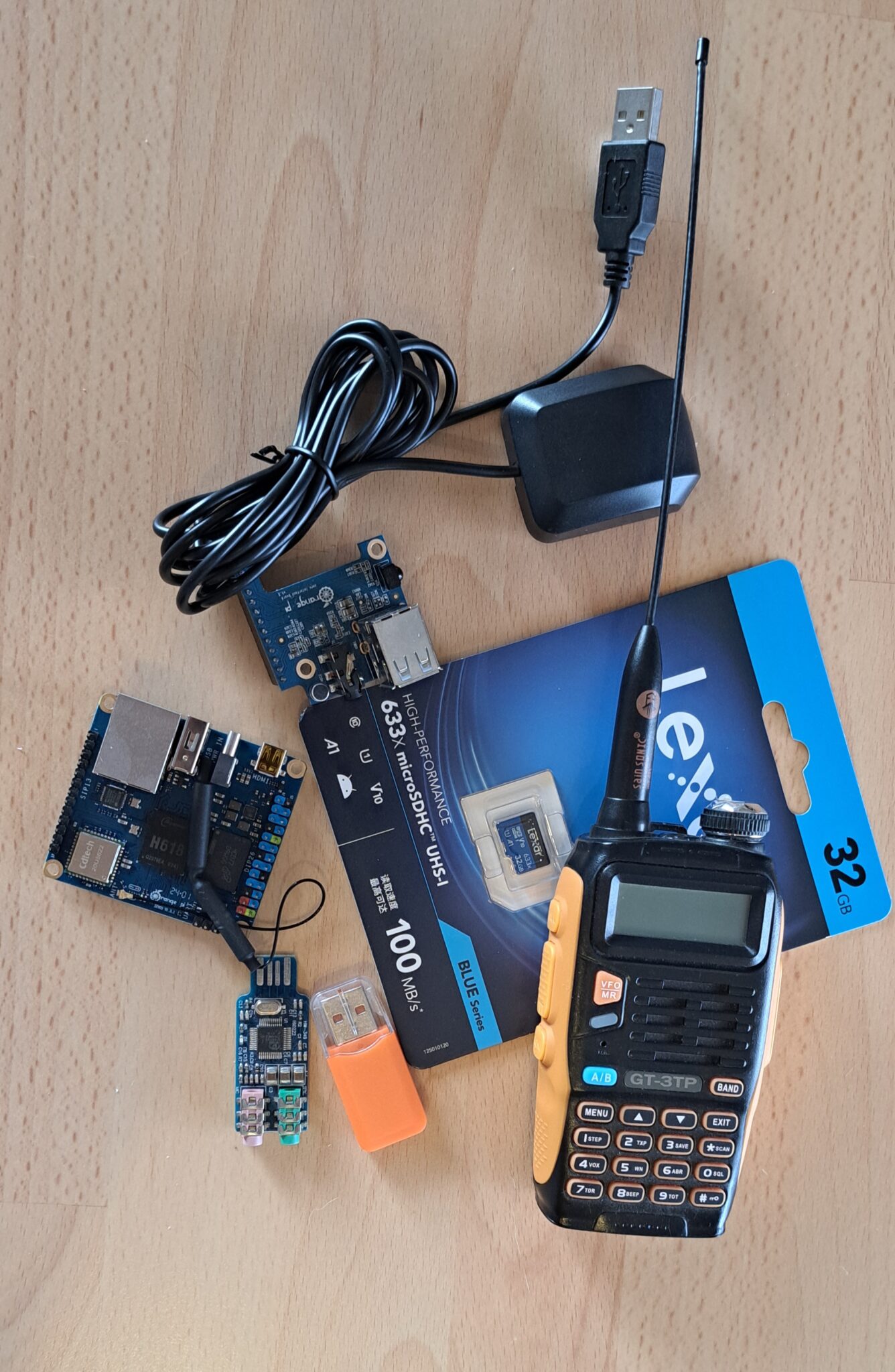

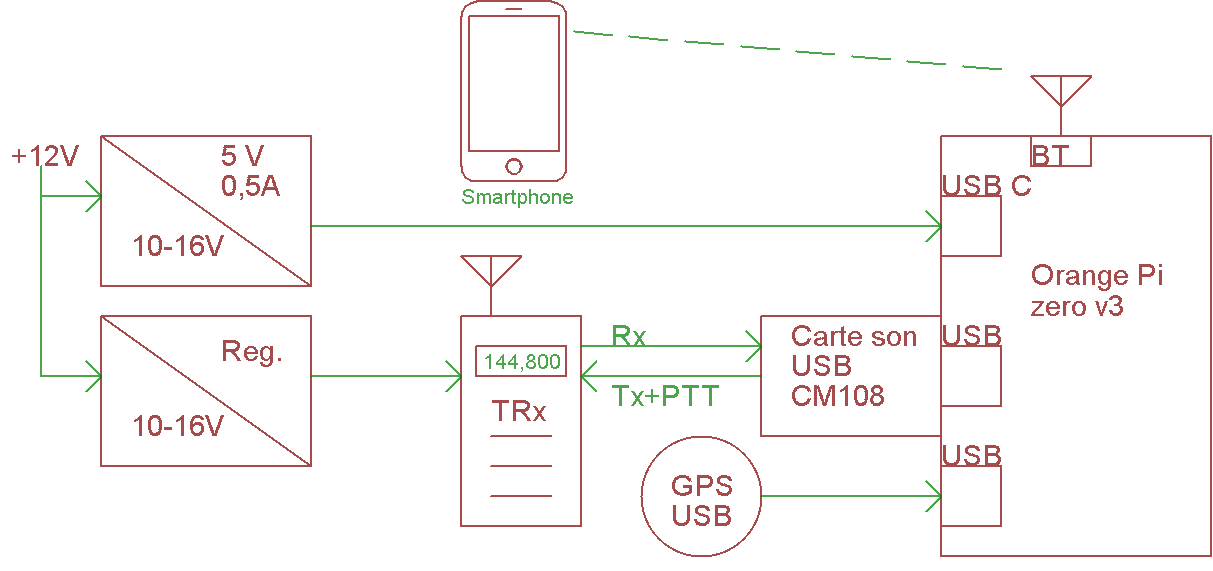

Techniquement et dans les grandes lignes, le projet s’articule autour de:

• Un Orange Pi Zero3, intégrant le bluetooth et 4GB de RAM. Le système d’exploitation sera installé sur une carte de 32Go classe 10
• Un boîtier pour l’Orange PI Zero3 sera imprimé en 3D
• Direwolf pour la partie FX25
• Quelques scripts pour l’interfaçage en Bluetooth avec un Smartphone et le démarrage automatique de Direwolf
• Une souris GPS USB pour l’acquisition de la position
• Une carte son CM108 USB. Bien que le Orange Pi Zero3 possède sa propre carte son, il a été jugé plus souple d’utilisé une carte son USB qui peut être utilisée sur d’autres machines si besoin. Celle-ci sera modifiée pour intégrer la commande d’émission PTT de l’émetteur/récepteur.
• La visualisation du trafic se fera vient un smartphone connecté en Bluetooth.
• En installant un environnement de bureau, Le projet pourra éventuellement servir pour le trafic en fixe
• Les données en packet radio seront transmises et reçues par un petit émetteur-récepteur genre talkie de 1 à 5 W qui peut être un ancien appareil ou un Baofeng UV5R. Il vous faudra vous procurer le câble et la connectique pour relier l’entrée micro, la sortie HP et la commande PTT.
• L’appareil est alimenté sans sa batterie par un convertisseur ou régulateur de tension (applé « battery eliminator »)

Le projet sera réalisé en groupe, chacun avançant à sa vitesse au gré de ses connaissances. Les articles à suivre seront publiés ici régulièrement et des sessions auront lieu au club.
